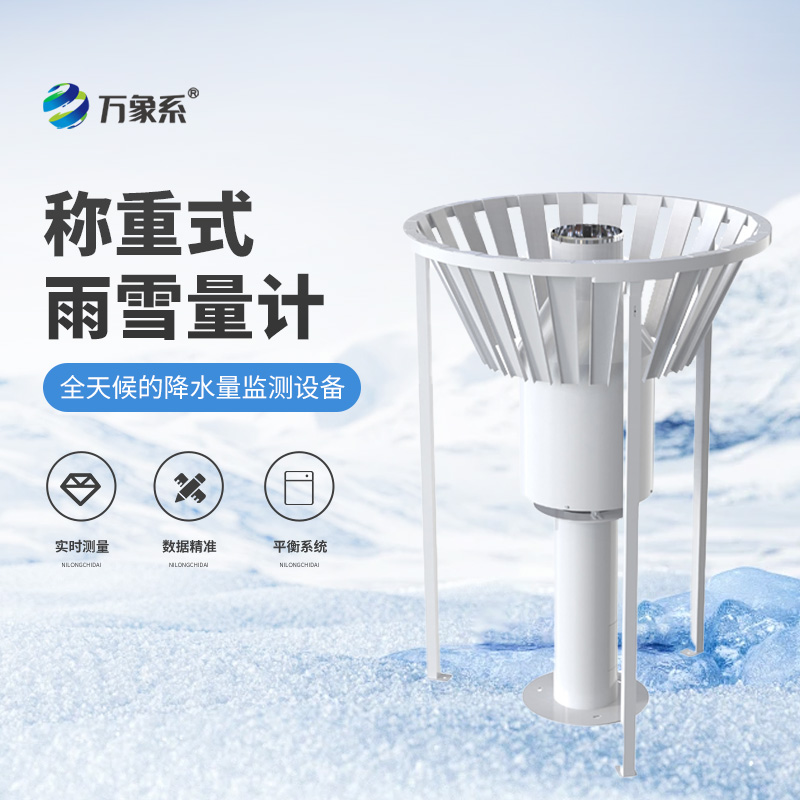

称重式雨雪量计

称重式雨雪量计又称雨雪量计，高精度称重式雨雪量计，称重式雨雪量计主要由主控装置、承雨口、集水器、排水装置、称重传感器、?；ね饪?、安装基座、防风圈等组成，可利用高精度称重传感器测量降水增量，可进行降雪、降雨及雨夹雪、冻雨等全类型降水量进行监测，并配备加热?？?，在严寒天气下也能正常工作

工作原理：称重式雨量计基于称重原理技术，利用高精度称重传感器测量“降水增量”，可进行固态（降雪）、液态（降雨）及固液混合态（雨夹雪、冻雨）等全类型降水量监测。

硬件配置：称重式雨量计主要由主控装置、承雨口、集水器、排水装置、称重传感器、?；ね饪?、安装基座、防风圈等组成。

符合国标：

中华人民共和国水利部发布的SL/T 811.4-2021《降水量观测仪器》水利行业称重式雨量计标准。

中华人民共和国气象局发布的QX/T 320-2016《称重式降水测量仪》气象行业称重式雨量计标准。

供电电源】：10~30V DC

平均功耗：

高寒型：30W（配备加热?？?，供电DC12V）

通讯方式：

脉冲型：使用方通过获取雨量计的脉冲通断次数，依据雨量计相应分辨率计算不同时间段内的降雨量。

RS485型：雨量计为Modbus-RTU协议，设备自带时钟，内部预设了多种已定义好的雨量程序，包括“当天降雨量”、“分钟降雨量”、“昨日降雨量”、“总降雨量”、“降雨强度”等参数，使用方可通过485指定直接读取以上降雨量数据

分辨率：0.1mm/0.2mm/0.5mm/1mm

雨强范围：6~1800mm/h

典型精度：

当降水量≤10mm时，最大允许误差为土0.2mm；

当降水量＞10mm时，最大允许误差为±2%；

工作环境：-35℃~+65℃，0%RH~95%RH非凝露

主控装置:

采集称重传感器的实时数据。

将获取的重量信息转化为脉冲、RS485输出信号。

当水量达到设定阈值，控制排水装置自动排水。

现场温度较低，控制加热设备加热，避免雨雪结冰现象发生。

承雨口：

承雨口内壁深度大于100mm，可保证进入承雨口的降雨不会溅出承雨口外。

承雨口内径φ200+0.6mm

刃口锐角40°～45°

集水器：

集水器位于承雨口下方，收集降水，为不锈钢材质筒型结构。

集水器容量默认为28L，支持联动主控装置控制自动排水。

排水装置：

当水量达集水器容量的80%时，排水装置启动控制自动排水。

排水装置排水过程约持续1min，排水期间不计量降雨量，排水结束后集水器内会剩余1-2L左右的液体。

因防冻液与降水混合，过程中会排出部分防冻液，冬季若出现排水现象，注意更换防冻液。

蒸发抑制油因密度较小，漂浮在液体表层，不会随液体自动排除。

称重传感器：

称重部件采用压电式称重传感器感应压力变化，将降水增量转化成相应的降水量输出。

称重传感器采用封闭式结构，承载式称重方式。

?；ね饪牵?/p>

?；ね饪强杀；そ邓浦氐ピ徒邓荽淼ピ炔课?。

?；ね饪遣捎貌恍飧植闹?表面喷涂白色亚光防盐雾腐蚀涂层。

外壳设计呈“凸”字型，可起到防风、减少蒸发和增加降水捕获量的功能

安装基座：

安装基座便于装卸，并对称重传感器、排水装置、主控装置起到一定的防护作用。

安装基座牢固、可靠，宜具有减振、调平功能。

采用不锈钢材质,表面喷涂白色亚光防盐雾腐蚀涂层。

防风圈：

防风圈由圆形龙骨、T型架、风挡单片组成，表面喷涂白色亚光防盐雾腐蚀涂层。

在有固态降水监测需求的场地，安装的称重式雨量计宜加装防风圈。
