一、逆变器综合分析仪产品简介

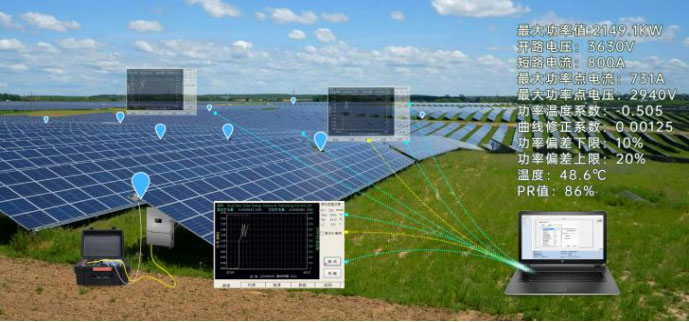

逆变器综合分析仪又称逆变器效率测试仪，光伏电站现场效率分析仪，逆变器综合分析仪是一款专用于光伏逆变器质量检测的设备，并可测试光伏电站各个节点准确的发电量，是光伏行业不可多得的一款产品。
WX-PE32应?于光伏电站逆变器系统的电性能测试，可对光伏电站现场功率进?监测。
WX-PE93逆变器效率测试仪采?电流钳进?电流采样，能够在电站正常?作状态下对电站中不同节点的功率进?实时记录分析。整机配备辐照系统，可在电站各节点测量出准确的实时发电效率并在系统?动?成PR值。
二、逆变器综合分析仪测试对象
组串式逆变器、集中式逆变器、PR系统效率值测试、汇流箱测试
三、逆变器综合分析仪测试指标
实时电压 | 实时电流 | 功率监测 | 发电量记录 | 交直流 | 逆变器转化效率 |
辐照度监测 | 温度监测 | 环境采集记录 | PR值测算 | 功率因数 |
四、逆变器综合分析仪产品特点

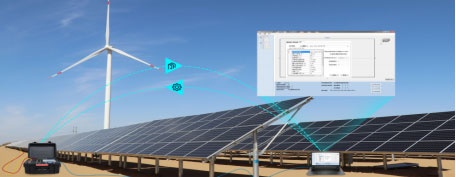

组?通信功能，可实现远程同步测试控制

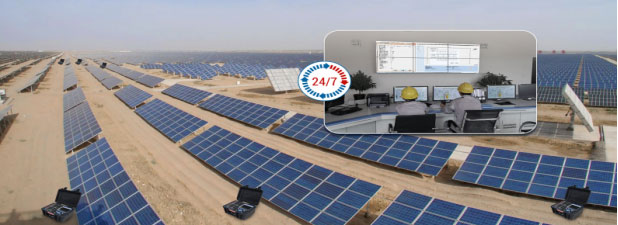

2.通过累计的发电量计算及累计辐照度测量计算，获取光伏阵列的实时转换效率，能够及时发现光伏阵列的故障，可供可靠的故障诊断?法，可固定现场长期监测，防护等级?，适?电站现场测试并可远程以太?监控数据处理
五、逆变器综合分析仪技术参数
规格参数 | ||
类? | 数值 | FT-PE93 |
直流电压 | 测量范围 | 0 ～1500V |
测试准确度 | ±0.5%rdg±0.2V | |
交流电压 | 相电压测量范围 | 0～600V |
测试准确度 | ±0.5%rdg±0.2V | |
线电压测量范围 | 0 ～1000V | |
测试准确度 | ±0.5%rdg±0.2V | |
直流电流 | 测量范围 | 0.5 ～150A / 0.5 ～1500A |
测试准确度 | 依据电流钳准确度 | |
交流电流 | 测量范围 | 0.5A ～1500A |
测试准确度 | 依据电流钳准确度 | |
辐照度 | 环境温度测量范围 | -30°C ～100°C |
电池温度测量范围 | -30°C ～100°C | |
温度测试精准度 | ±1°C | |
辐照度测量范围 | 0 ～1800W/m2 | |
辐照度测量精度 | 优于±3% | |
功率因? | 测量范围 | 0.2 ～1.0 |
测量准确度 | 0.01 | |
频率 | 测量范围 | 42.5Hz～69Hz |
测量准确度 | ±0.2%rdg±0.1Hz | |
PR值 | 测量精度 | 优于±1% |
测试通道数 | 交直流通道 | 6 |
硬件参数 | ||
类? | 数值 | FT-PE93 |
主机参数 | ?线传输距离 | 50? |
显?屏 | 640x480，6.5英?LED | |
供电?式 | 内置锂电池/电源适配器 | |
电池参数 | 14.8V/4400mAH | |
电池续航 | 8?时 | |
尺? | 390x300x200mm | |
重量 | 5.8kg | |
?作温度 | -10°C～50°C | |
存储温度 | -20°C～60°C | |
湿度 | 5～95%RH | |
辐照计参数 | 接? | RS232串?，蓝? |
重量 | 450g | |
电源 | 4节AAA电池 | |
温度传感器 | 标准 | 温度检测 |
检测接? | 连接线 | MC4 |
