防爆气象站设备

　一、防爆气象站设备产品简介

防爆气象站设备又称防爆气象站，防爆型气象站，防爆气象站设备可用于监测厂区的气象环境状态，对生产区域内的风速、风向、空气温度、湿度、大气压力等五种气象要素进行在线监测，并且具有防爆，防尘功能，可用于化工行业，石油，矿山开采等行业使用，在矿山开采过程中，防爆气象站设备可以监测矿井内的气象环境，确保人员安全作业

WX-FB01S型防爆气象站是山东万象环境科技根据市场需求，针对化工厂、油库等特殊场所而研发生产的一款一体化气象站。它集数据采集、存储、显示、通讯于一体，通过有线的通讯方式与后台上位机管理软件或者中控室PLC、DCS对接，进行数据的处理分析。

此款防爆气象站采用了防腐、防爆、防水、防震、防尘等高防护等级的设计理念，可满足化工厂、油库、隧道、矿井等场景的使用需求。

二、防爆气象站设备产品特点

1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡

2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向

3、风速、风向、空气温度、湿度、大气压力五要素一体式传感器

4、485接DCS传输

三、防爆气象站设备技术参数

1、风速：0～60m/s(±0.1m/s);

2、风向：0～360°(±2°);

3、空气温度：-40℃～85℃(±0.3℃);

4、空气湿度：0～100%RH(±2%RH);

5、大气压力：300-1100hpa(±0.25%);

6、屏幕：7寸液晶屏，高清彩屏;

7、单机版数据存储：不少于50万条;

8、功耗：7.6W

9、生产企业具有Ex ia IIC T6 Ga高等级防爆证书☆

10、通过国家电器安全质量检验检测中心检验☆

11、设备通过GB/T 3836.1-2021《爆炸性环境 第1部分：设备 通用要求》

12、设备通过GB/T 3836.4-2021《爆炸性环境 第4部分：由本质安全型“i”?；さ纳璞浮?/p>

四、功能特点

1、一体化结构设计，安装拆卸简单;

2、传感器外壳ASA材质，耐腐蚀，抗氧化;

3、支持定制，可根据用户需求灵活配置监测要素;

4、PC、液晶屏幕两种显示方式，有线传输

5、五防设计：防水、防爆、防尘、防震、防腐;

6、标准modbus协议，支持多种后台协议对接，为客户提供方便;

8、低功耗设计，AC220V供电;

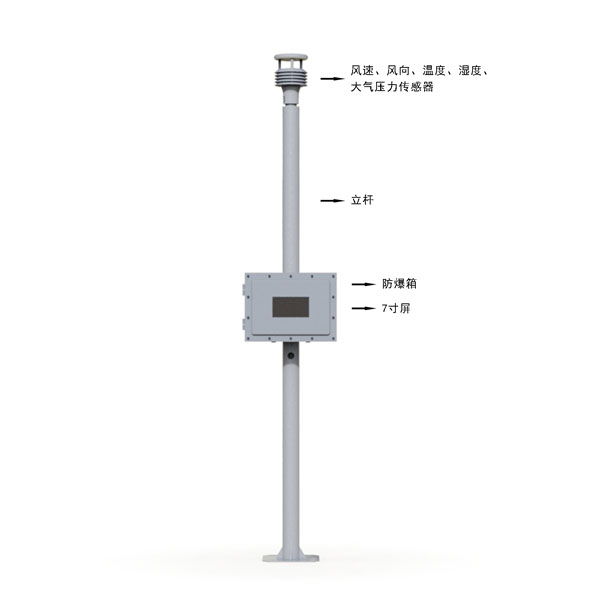

五、产品结构图

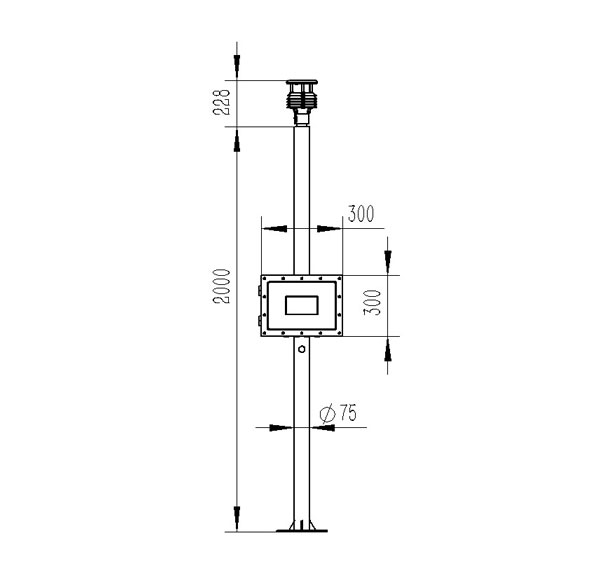

六、产品尺寸图

七、上位机软件介绍

1、PC单机版数据接收、存储、查看、分析软件

2、支持串口数据接收、处理、展示

3、支持json字符串、modbus485等通信方式

4、可自设置存储时间，modbus485采集模式下可自设置采集时间

5、支持自助增加、删除、修改监测参数的协议、名称、图标等

6、支持数据后处理功能

7、支持外置运行javascript脚本

八、设备安装

1、确认现场工况，由本公司设定安装方案

2、安装简单，无需专业人员操作，远程指导即可安装

3、使用方无需自配零部件，由本公司精细化配置，设备到场即装即用
