组件el测试仪产品简介：
组件el测试仪又称组串式el检测仪，光伏电站测试仪，组件el测试仪高感检测设备适用于光伏电站组件到货检与安装后支架上组件测试，以及仓库/实验室/工厂的组件质量检测，可配套组串电源实现多组件组串测试。
便携式EL检测仪应用于光伏太阳能电池板的内部缺陷检测，可更好的帮助用户完成产品质量检测把控生产与安装风险，
便携式EL检测仪高感检测设备具备更高的成像检测精度在N型半片组件测试更为突出，并且搭载专业级EL检测软件可帮助用户在检测过程中就完成测试报告的处理工作。
同时具备了多组件成像能力，能够完成1～2组光伏板的同步成像，画质更高，检测速度更快，光伏电站检测业务首选设备。
应用场景：
适用于光伏电站组件到货检与安装后支架上组件测试，以及仓库/实验室/工厂的组件质量检测，可配套组串电源实现多组件组串测试
可识别缺陷类型：
隐裂 | 破片 | 碎片 | 断栅 | 黑心 | 虚焊 | 热斑 |
工艺污染 | 低效率片 | 黑边 | 烧结 | 过刻 | 穿孔 | pid |
产品特点优势：
1、2400万级高感红外相机、图像解析更清晰
2、全时暗光自动对焦?？樵谝雇聿馐跃弑父吭降亩越剐阅?
3、软件控制相机与电源的同步测试无需多步操作上电与拍照
4、程控恒流电源现场检测实现24小时不间断测试
5、平板电脑可无线控制整套设备操作并查看检测结果
6、专业级EL检测APP软件实现报告一体化生产模式
7、储能电源现场检测无需任何准备即可测试
8、三米碳纤维三脚架安装后组件多角度测试更便捷
9、整机无线远程操作测试，一人即可完成整个项目
10、三防拉杆箱携带运输轻便安全
应用领域：
场景 | 工厂组件、仓库组件、电站现场组件测试、组串测试 |
测试 | 白天：户外防红外暗室测试；室内无太阳光环境测试 夜晚：直接三脚架测试，灯光月光无影响 |
对象 | 晶硅组件、薄膜组件（可定制） |
数量 | 单块组件成像检测 |
可选配件配置：
储能电源 | 30AH储能；续航1500块组件，1kw功率 |
组串电源 | 1500V进口程控电源，1～36块组件同步供电 |
防红外暗室 | 2300x2300x1200mm白天检测?？? |
备用电源 | 输出60V10A，AC220V输入，1.5kg |
标配规格参数：
?？? | 配置 | 规格 |
相机?？? | 像素 | 2476万像素（高感） |
分辨率 | 6000x4000 | |
芯片 | 23.5x15.6mm、CMOS传感器 | |
红外芯片 | Lailx10s锗芯片 99.9%红外折射率 | |
精度 | 0.5.0mm/pixel | |
检测速度 | 0.1～30s可调 | |
弱电流测试 | 可在3A弱电流呈现清晰隐裂成像 | |
光屏蔽 | 灯光、月光、星光、室内轻微太阳光、300辐照度以下太阳光对测试无影响 | |
检测面积 | 4000mm*3000mm | |
同步成像 | 1～2块组件 | |
镜头 | 18mm广角红外镜头 | |
对焦模式 | 全时暗光自动对焦 | |
电池 | 980mah | |
内存卡 | 32GB | |
数据线 | 10cm | |
电源?？? | 容量 | 10AH |
电芯 | 高性能离锂电池 | |
输出电流 | 8A | |
电流精度 | 0.1A | |
输出电压 | 70V | |
电压精度 | 0.1V | |
负载功率 | 100W～600W；上限不高于700W | |
检测数量 | 300～500块光伏板 | |
控制面板 | LED数显程控面板 | |
功能设置 | 延迟断电功能 | |
程控?？? | 软件无线控制检测上电 | |
稳态?？? | 恒定电源输出电流电压不受电量大小变化 | |
电路?；? | 短路?；?、断路?；?、电流倒灌?；?、过热?；?、静电?；?、电流电压自适应匹配光伏板 | |
上电线 | 10cm交流三孔输入线 | |
直流线 | 5m直流输出线、MC4端口对接组件 | |
电脑 | 平板电脑 | 64G、10.5英寸 |
Wi-Fi | 2.4G | 内置2.4GWi-Fi无线控制?？? |
4G | 高性能Wi-Fi控制器、150控制范围 | |
软件 | 检测控制 | 无线控制：相机检测 无线控制：EL电源测试 |
登陆设置 | 账号+密码+授权码 | |
相机控制 | 可调节相机曝光时间、ISO、光圈等 | |
电源控制 | 可控制电源长时通电、可控制电源延迟通断电并同步拍照检测 | |
条码匹配 | 扫码器、摄像头、手动录入 | |
水印 | 日期防伪水印 | |
缺陷标记 | 可在检测图标记对应缺陷位置 | |
缺陷分类 | 可将所检测图片安卓5个缺陷分类保存并管理 | |
项目管理 | 可对检测图像导出生成检测报告 | |
PC | 电脑软件 | 检测自动检测，缺陷分类识别保存，文件夹日期管路，统计，增益，截图，相机参数调节，专业管理台式机软件 |
支架系统 | 检测支架 | 3米碳纤维支架 |
检测云台 | 支架一体式安装，360度旋转 | |
定位?？? | 检测定位 | 十字激光定位仪，快速定位支架上后组件位置，可提高数倍检测效率 |
使用环境 | 沙漠，高原，屋顶，丘陵，山坡，厂房，屋顶，雪地，大棚，农光互补，鱼光互补，风光互补，等各种环境 | |
质保售后 | 2年质保、24H响应、72H故障解决方案、备品备件协调 | |

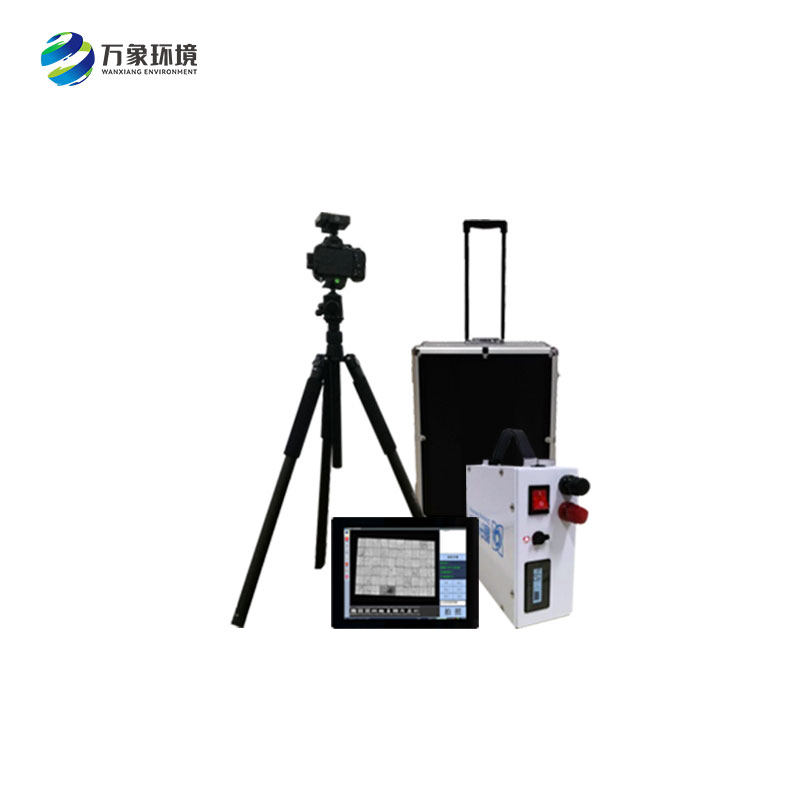

配置清单：
序号 | 名称 | 规格 | 数量 | 单位 |
1 | EL相机 | 2400万红外相机，全时暗光自动对焦，高感红外 | 1 | 台 |
2 | EL红外镜头 | 18mm广角红外镜头；精度0.8mm | 1 | 台 |
3 | 平板电脑 | 64G平板电脑 | 1 | 台 |
4 | Wi-Fi传输?？? | 内置2.4G Wi-Fi?？? | 1 | 套 |
5 | Wi-Fi控制?？? | 4G Wi-Fi软件控制?？?；150米无线控制 | 1 | 套 |
6 | 数据线/充电器 | 标准 | 1 | 套 |
7 | 相机电池 | 标准 | 2 | 套 |
8 | 检测支架 | 3m碳纤维三脚架 | 1 | 套 |
9 | 检测云台 | 720云台 | 1 | 台 |
10 | EL-DC智能移动电源 | 10AH储能，70V，700W，恒流恒压输出，程控，续航300～500块组件，APP软件控制通断电 | 1 | 台 |
11 | 上电线 | 5米 | 1 | 根 |
12 | 检测定位仪 | 十字镭射激光定位，快速定位检测组件位置 | 1 | 套 |
13 | 设备拉杆箱 | 专用三防仪器拉杆箱； | 1 | 套 |
14 | LX-APP管理软件 | 无线控制相机检测；无线控制移动电源通断电，条码手动/扫码/视频录入并对应匹配检测图片，图片水印防伪；缺陷手动标记，缺陷Ai标记，缺陷识别分类保存；项目管理；检测报告导出word（图片报告，定位报告）；图像矫正；电站建模等功能 | 1 | 套 |
15 | windows软件 | 检测自动检测，缺陷分类识别保存，文件夹日期管路，统计，增益，截图，相机参数调节，专业管理台式机软件 | 1 | 套 |
* | 适用场景 | 光伏电站安装前测试；支架上组件测试 |
